・【ワンポイント】入力電圧17V〜26Vを12Vに安定化してPWM変調した波形が出力されます。

7種類のゆらぎパータンが切り替えられる 1/f ゆらぎ回路です。
当サイトで販売している「セパシリーズ」に使われています。

・リモコンにも対応しています。　→　ご購入はコチラ

●特徴
　　・フリッカフリー
　　・ゆっくり、滑らかに揺らぎます。
　　・入力電圧17V〜26Vを12Vに安定化、PWM変調した波形が出力されます。

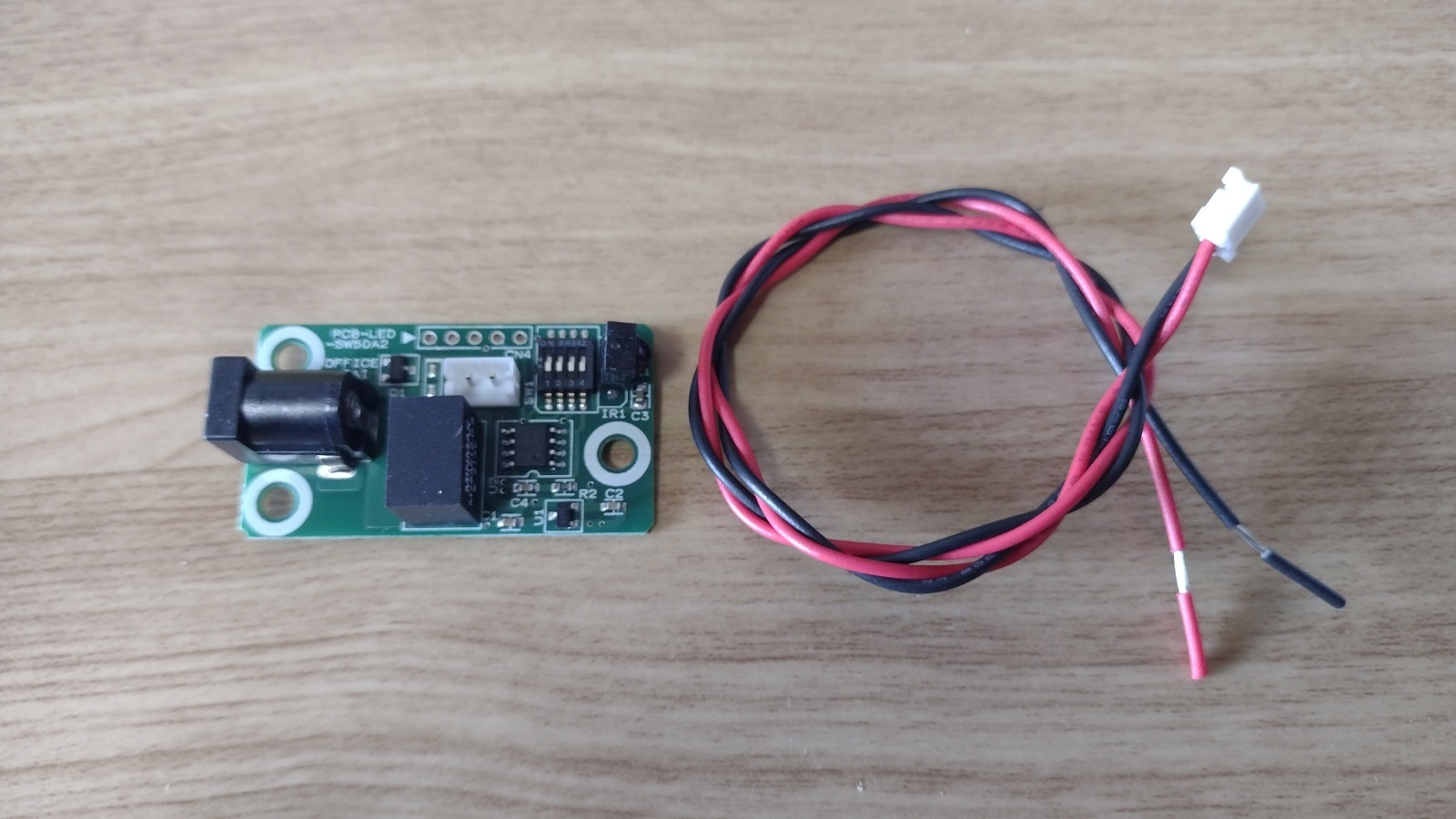

●外形サイズ
　　・L45×W25×H13mm　（M3ネジ取り付け穴3か所あり）

●入力仕様
　　・DCジャック：5.5 x 2.1mm センタープラス

●出力仕様
　　・2極 - EHコネクター（基板ヘッダー）、30cmケーブル付属（赤：プラス、黒：マイナス）
　　・制御方式　：　PWM（PWM周波数 = 7.8kHz）
　　・発光パターン　：
　　　　　1. ゆらぎなし　明るさ100%一定
　　　　　2. ゆらぎ弱　ふわ〜っロウソクのイメージ（明るさ100%〜70%の範囲でゆらぎ）
　　　　　3. ゆらぎ中　そよそよロウソクのイメージ（明るさ100%〜40%の範囲でゆらぎ）
　　　　　4. ゆらぎ強　ゆらゆらロウソクのイメージ（明るさ100%〜10%の範囲でゆらぎ）
　　　　　5. ゆらぎ超　めらめら炎のイメージ（明るさ100%〜0%の範囲でゆらぎ）
　　　　　6. 正弦波　　明るさ100%〜10%の範囲でスイング（周期約８秒）
　　　　　7. ナチュラルモード　ゆらぎ「なし」「弱」「中」「強」がランダムに自然に変化。
　　　　　　（＊）ゆらぎスピードの可変はできません。
　　・明るさ
　　　　　・リモコンで　100%、50%、25%、0%（消灯）　切り替え可能。
　　　　　・DIP-SWで、100%、50%の手動切り替え可能。
　　・電源投入時の初期発光パタ－ン　：　基板上のDIPスイッチで設定します。
　　・出力電圧　：　入力電圧（17〜26V）を12Vに安定化し、PWM変調した波形。
　　・最大出力電流　：　500mA（短絡保護機能アリ）

●消費電力
　　・無負荷時（LEDを接続していない時）の入力電流　：　Max.1mA

●LED接続
　　・下の接続回路例をご参考ください。

●カスタム点灯パターンにも対応します。お問い合わせください。
